Станок WoodTec 300B

НАЗНАЧЕНИЕ:

Предназначен для облицовывания декоративной бумагой и натуральным шпоном плинтуса, наличника, элементов дверных коробок и оконных рам, перил лестниц, мебельных раскладок и других деталей из профилированной массивной древесины, клееной древесины, а также МДФ и ДСП. Для подачи облицовочного материала используется подающий лоток для полосовых материалов, а также бобина для рулонных материалов (опция). При облицовывании дверной коробки натуральным шпоном толщиной до 0,6 мм рекомендуется использовать дублированный шпон (заранее наклеенный на нетканую подложку). Все операции на станке осуществляются в автоматическом режиме.

СХЕМА ОБРАБОТКИ

 Станок для облицовывания погонажных изделий WoodTec 300B, схема обработки

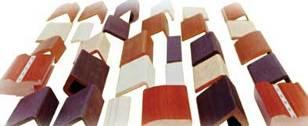

ОБРАЗЦЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ

 Станок для облицовывания погонажных изделий WoodTec 300B, образцы получаемых изделий
 Станок для облицовывания погонажных изделий WoodTec 300B, образцы получаемых изделий



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах для производства столярно-строительных изделий, погонажных изделий, элементов мебели и на других деревообрабатывающих производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Моноблочный корпус станины

Единый корпус станины коробчатой формы обеспечивает жесткость конструкции станка и виброустойчивость, что позволяет производить облицовывание с высоким качеством.

 Станок для облицовывания погонажных изделий WoodTec 300B, система аппликации
 Станок для облицовывания погонажных изделий WoodTec 300B, система аппликации

Система аппликаци

Система аппликации предназначена для нанесения клея на поверхность облицовочного материала и состоит из ролика-аппликатора и контр - ролика с пневматическим прижимом. Регулировка толщины наносимого клея осуществляется с помощью эксцентриковых валов. Обеспечивается ширина обработки до 300 мм.

Для визуального контроля за уровнем клея в системе аппликации предусмотрено смотровое окно.

 Станок для облицовывания погонажных изделий WoodTec 300B, пульт управления

Пульт управления станка

Все кнопки и контроллеры вынесены на пульт управления, интегрированный в станину, что позволяет оператору выполнять все функции контроля и управления станком.

 Станок для облицовывания погонажных изделий WoodTec 300B, верхние и боковые обкаточные ролики

Верхние и боковые обкаточные ролики

Со станком поставляется 89 стандартных и специальных обкаточных роликов с силиконовым покрытием различной формы и твердости. Ролики обеспечивают надежный прижим облицовочного материала к профильной заготовке. Верхние и боковые ролики имеют возможность настройки по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки.

 Станок для облицовывания погонажных изделий WoodTec 300B, регулируемый привод подачи

РЕГУЛИРУЕМЫЙ ПРИВОД ПОДАЧИ

Привод подачи осуществляется с помощью электродвигателя и редуктора. Скорость подачи регулируется частотным преобразователем бесступенчато в зависимости от материала обрабатываемых заготовок и облицовочного материала. Обеспечивается надежное и высококачественное приклеивание облицовочного материала на профильные поверхности заготовок.

 Станок для облицовывания погонажных изделий WoodTec 300B, подающие транспортные ролики
 Станок для облицовывания погонажных изделий WoodTec 300B, подающие транспортные ролики

Подающие транспортные ролики

Ролики имеют возможность регулировки в зависимости от ширины заготовки. Привод каждого ролика осуществляется с помощью червячного редуктора, что обеспечивает равномерное, без рывков и заеданий перемещение заготовок в процессе облицовки.

 Станок для облицовывания погонажных изделий WoodTec 300B, лоток для полосового материала
 Станок для облицовывания погонажных изделий WoodTec 300B, лоток для полосового материала

Лоток для полосового материла

Для подачи на профилированные заготовки полосового облицовочного материала на станке имеется специальный лоток. Лоток обеспечивает надежное расположение полосового материала перед обработкой и удобство работы с ним, что позволяет окутывать (облицовывать) заготовки с высоким качеством.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

 Станок для облицовывания погонажных изделий WoodTec 300B, узел очистки пыли
 Станок для облицовывания погонажных изделий WoodTec 300B, узел очистки пыли

Узел очистки от пыли

Предназначен для очистки поступающих заготовок от пыли при помощи щеток с целью получения чистой поверхности перед приклеиванием облицовочного материала. Установленные на станке 3 узла очистки имеют индивидуальный привод и оснащены патрубками для системы аспирации.

 Станок для облицовывания погонажных изделий WoodTec 300B, ИК лампы подогрева заготовок

ИК - ЛАМПЫ ПОДОГРЕВА ЗАГОТОВОК

Предназначены для подогрева заготовок перед окутыванием, что улучшает адгезию заготовки с облицовочным материалом. В комплект входит 3 лампы мощностью 3 кВт.

 Станок для облицовывания погонажных изделий WoodTec 300B, размоточная станция для рулонных материалов

Размоточная станция для рулонных материалов

Размоточная станция для рулонных материалов с внутренней пневматической фиксацией рулона и пневматическим тормозом обеспечивает ускорение процесса замены рулона, позволяет четко контролировать натяжение облицовочного материала.
Диаметр посадочного вала размоточной станции 74 мм.

 Станок для облицовывания погонажных изделий WoodTec 300B, пулбт на уровне глаз оператор

ПУЛЬТ НА УРОВНЕ ГЛАЗ ОПЕРАТОРА

Эргономичный пульт управления на стойке обеспечивает удобство обслуживания и управления станком.
